Исполнение чиллеров

В данной статье Вы можете ознакомиться с основными факторами, на которые необходимо ориентироваться и от чего отталкиваться, при выборе исполнения чиллера.

В зависимости от условий применения чиллера, возможны варианты технического исполнения чиллера.

Российские заводы по производству чиллеров, при изготовлении под заказ, имеют возможность варьировать комплектацию, тип исполнения и характеристики производимых промышленных водоохладителей.

Основные факторы, влияющие на выбор того или другого типа исполнения чиллера:

  • возможность отвода теплоты из помещения,
  • где будет располагаться чиллер,
  • используемый хладоноситель (вода или раствор гликоля),
  • возможное ограничение по производимому шуму от чиллера (и прочие санитарные нормы),
  • ограничение по пространству в помещении,
  • наличие или отсутствие технических помещений,
  • наличие подходящего места для размещения оборудования на крыше здания или вокруг него, включая стены,

возможные и некоторые другие менее распространенные факторы.

Рассмотрим основные факторы, которые необходимо учесть, при выборе исполнения, типа чиллера.

1. Отвод теплоты

Чиллер выделяет определенное количество теплоты, в зависимости от его холодопроизводительности. Должна быть возможность утилизации данного количества теплоты из помещения посредством естественного рассеивания — в большом помещении, при небольшой теплоотдаче от чиллера — посредством проветривания или:

  • приточно-вытяжной вентиляции, когда объем нагретого воздуха отводится из помещения посредством воздуховода, а свежий воздух поступает в помещение по другому воздуховоду,
  • охлаждением нагретого воздуха,
  • отводом нагретого воздуха для отопления расположенного рядом неотапливаемого помещения,
  • путем кондиционирования (наиболее не рациональный и редко применяемый метод).

Если никакой возможности утилизации теплоты из помещения нет, то необходимо монтировать выносной воздушный конденсаторный блок. Вся теплота, выделяемая, при работе чиллера будет отводиться наружным блоком в атмосферу. Также можно разместить моноблочный чиллер целиком на улице, но только при условии, что в качестве хладоносителя будет использоваться незамерзающа жидкость (как правило растворы гликолей). В обоих случаях, необходимо использование системы зимнего запуска чиллера.

2. Используемый хладоноситель

Тип хладоносителя определят два основных момента, таких как:

  • температура окружающей среды, вокруг компрессорно-испарительного блока промышленного чиллера и
  • минимальная температура охлаждения хладоносителя.

Минимальная температура охлаждения воды в чиллере +4°C, при температуре, окружающей среды, также не ниже +4°C. При более низких температурах необходимо использовать раствор гликоля или тосола, соответствующей концентрации.

3. Наличие места в помещении и шум от промышленного чиллера

Если существует строгое ограничение использования в качестве хладоносителя только воды, но места в помещении или специального технического помещения, для размещения в нем чиллера нет или же недопустим шум, производимый при работе вентиляторов конденсаторного блока и компрессора промышленного чиллера, в таком случае, наиболее простым решением будет разделение чиллера на два блока.

Первый блок — компрессорно-конденсаторный, со встроенной системой зимнего запуска, будет располагаться на улице, следовательно, весь шум и все выделяемое тепло от холодильного контура будет рассеиваться вне помещения в атмосферу. Испарительный блок (с гидромодулем или без него) будет располагаться в помещении, он занимает (по сравнению с компрессорно-конденсаторным блоком аналогичной мощности) во много раз меньше места, также испаритель чиллера, предназначенный для охлаждения жидких хладоносителей, не производит шума. Некоторый шум может сопровождать работу насосов гидромодуля, но он минимален по сравнению с шумом, производимым холодильным контуром промышленного чиллера, он в большей степени устраняется путем изоляции труб, минимизации эффекта кавитации и включением малошумных многоступенчатых насосов в комплектацию гидромодуля.

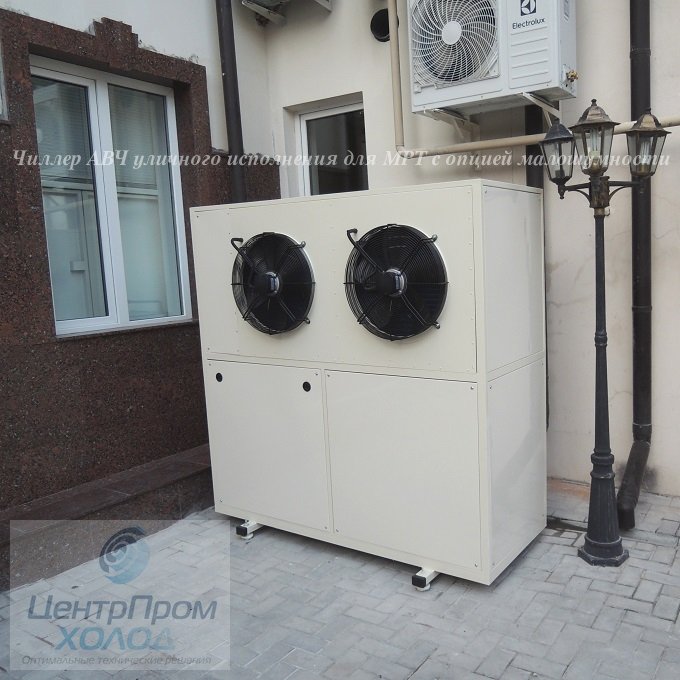

4. Размещение чиллера на улице

В условиях, когда нет возможности размещения чиллера в помещении, по тем или иным причинам, но и на улице сильный шум от компрессорно-конденсаторного блока недопустим (например, рядом с торговым центром или во дворе медицинской клиники), то у российского производителя чиллеров просят снизить уровень шума холодильного чиллера, используя необходимые для этого технические возможности и дополнительные опции.

В редких случаях, когда чиллер целиком необходимо разместить вне помещения, в полосе с минусовыми зимними температурами, но при этом в качестве хладоносителя допустима исключительно вода, то оборудование помещается в специально собранный для него отапливаемый контейнер из сэндвич-панелей, на основе сварной металлической рамы. Таким образом, испарительный блок с гидромодулем защищен от воздействия окружающей температуры, в зимний период, при этом, сэндвич-панели играют хорошую звукоизолирующую роль, снижая шум от промышленного чиллера. Для экономии электроэнергии и более редкого включения калориферов отопления внутри контейнера, часть теплоты (или вся, в зависимости от ее количества), выделяемой конденсаторным блоком чиллера (в виде нагретого воздуха), в зимний период, может быть перенаправлена в контейнер с компрессорно-испарительным блоком, тем самым отапливая его. Трубы, по которым будет подаваться вода от чиллера к зданию, где расположена технологическая линия (потребитель ледяной воды), теплоизолируются и оснащаются тэнами подогрева, которые включаются, при остановке технологического процесса, во избежание замерзания воды и разрыва трубопроводов.

Таким образом, в данной статье мы рассмотрели параметры, которые необходимо учесть заказчику, при выборе типа исполнения чиллера.
