Рекомендации по утилизации тепла от моноблочного чиллера в помещении

Необходимость утилизации выделяемой теплоты от чиллера

Размещение чиллера на улице требует наличия свободной площади или возможности использования лицевого фасада, например, для выносного воздушного конденсатора, также учитывается наличие прилегающих жилых зон и соблюдение комфортного уровня шума. Таким образом, установка чиллера уличного исполнения становится невозможной, при этом необходим только моноблочный чиллер. Также исключается уличное исполнение при требовании охлаждения воды чиллером. В таком случае, единственными решением становится купить моноблочный промышленный чиллер и расположение его внутри помещения.

Промышленный чиллер, как и любой холодильный агрегат, выделяет тепло в окружающую среду. Количество киловатт тепла приблизительно равно киловаттам, отнятым от охлаждаемой жидкости. Вследствие чего, воздух в помещении, в котором располагается промышленный чиллер, нагревается на данное количество кВт/час.

В случае, если отвода тепла из помещения нет, и при этом количество тепла велико, то через некоторое время температура в нем увеличится до близкой к температуре конденсации и чиллер остановится по аварии высокого давления, или будет работать не эффективно, вследствие слишком высокого давления конденсации.

Во избежание аварийной остановки промышленного водоохладителя, необходимо предпринять меры по утилизации вырабатываемого чиллером тепла.

Рекомендации по утилизации тепла от моноблочного чиллера в помещении

Ниже приведены варианты по отводу нагретого воздуха из помещения, при работе моноблочного чиллера.

1. В помещении, в котором будет располагаться моноблочный чиллер (со встроенным воздушным конденсатором) необходимо предусмотреть приточно-вытяжную вентиляцию. Вентиляция должна обеспечивать отвод нагретого воздуха из помещения с чиллером в количестве, указанном производителем в пункте ¾ «расход воздуха», равно как и приток свежего — уличного воздуха в том же количестве. При расчете вентиляции, необходимо учитывать теплопритоки от прочих источников тепла в данном помещении.

2. В помещении, в котором будет располагаться моноблочный чиллер (со встроенным воздушным конденсатором), должна быть система кондиционирования воздуха, которая способна охладить количество теплоты, выделяемое чиллером.

3. Если ни той ни другой возможности не предусмотрено, помещение должно быть хорошо проветриваемое, чтобы обеспечить отвод теплоты из него в необходимом объеме.

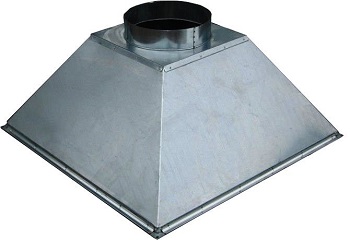

4. Использование купольных вытяжек и воздухоотводных каналов. К поверхности моноблочного чиллера, к месту откуда идет поток нагретого воздуха, монтируется купольная вытяжка. Вытяжка по периметру вплотную крепится к раме чиллера и герметизируется, таким образом, чтобы нагретый воздух не проникал в щель между рамой промышленного чиллера и вытяжкой. От купольной вытяжки прокладывается воздуховод соответствующего диаметра. Диаметр воздуховода подбирается согласно суммарному расходу воздуха вентиляторов конденсатора. Второй край воздуховода выводится на улицу или в другое помещение, которое будет частично или полностью отапливаться данным нагретым от чиллера воздухом. При этом, необходимо заранее учесть, что, при выводе на улицу воздуховод должен быть оснащен автоматической или ручной задвижкой. При включении чиллера и соответственно вентиляторов — задвижка должна открываться, при выключении чиллера — закрываться. Это связано с тем фактором, что большинство моноблочных чиллеров, для помещений, не имеют в своей комплектации системы зимнего запуска. В зимний период, при отсутствии задвижки холодный воздух будет поступать к воздушному конденсатору выключенного чиллера, и давление во фреоновом контуре снизится до аварийной отметки. В результате чего, сработает авария низкого давления фреона и промышленный чиллер не запуститься, при попытке его последующего включения.

Российской производитель чиллеров имеет возможность, по предварительной заявке с формы сайта купить чиллер, включить в комплектацию моноблочного чиллера систему зимнего запуска, в таком случае, задвижку в воздуховод монтировать не нужно.

Также возможно реализовать разветвлённый воздуховод. В зимний период воздух направлять в помещение, которое необходимо отапливать (например, в неотапливаемый ангар для поддержания в нем плюсовой температуры), а в летний — на улицу. Перенаправлять потоки воздуха посредством задвижек в воздуховодах.
