Чиллеры вода-вода — это чиллеры с водяным охлаждением конденсатора, применяются, когда нет объективной возможности применить воздушные конденсаторы. Это может быть связано с невозможностью отведения большого количества теплоты от чиллера в производственный цех, ввиду размеров помещения или его назначения, при этом наружный монтаж выносного воздушного конденсатора на улице может быть неприемлем из-за непригодности по различным причинам фасада или кровли здания для установки на него конденсаторного блока. В таком случае, применяют альтернативный воздушному метод отвода теплоты — водяной.

Вода обладает отличной теплоёмкостью, эффективно снимает теплоту с теплообменной поверхности конденсатора.

Преимущества водяных конденсаторов:

• значительно (в разы, а иногда и десятки раз) компактнее воздушных, при одинаковой мощности
• не производят шума
• не потребляют электроэнергии
• не требуется системы холодного запуска
• точное поддержание параметров конденсации. (Температура воды, чаще всего, приблизительно одинаковая круглый год. Температура конденсации, приблизительно на 5°C выше температуры выхода воды из конденсатора.)
• охлаждающая вода может быть использована в жидкостной системе отопления. (В холодное время года за счет отдачи теплоты для отопления возможна частичная или полная рециркуляция, без потребления охлаждающей воды из внешнего источника холодной воды.)

Недостатки водяных конденсаторов:

• размещение только внутри отапливаемого помещения. (Есть вариант размещения на улице, при этом для снятия теплоты необходимо использовать раствор гликоля, но для этого понадобится драйкуллер, для охлаждения гликоля. Если крыша и фасад не могут быть использованы в качестве места установки, то такой вариант не подойдет. В противном случае, можно было бы смонтировать воздушный конденсатор на крыше или фасаде, что гораздо проще, чем водяной конденсатор +воздушный драйкуллер.)
• обязательное наличие относительно не дорогой или бесплатной проточной воды или собственного источника охлаждающей воды или системы рециркуляции одного объема воды. (В противном случае, счета за городскую воду превзойдут экономию на электричестве, которое бы потребляли вентиляторы воздушного конденсатора.)
• необходима система фильтрации охлаждающей воды, соответствующая примесям и загрязнениям. (Охлаждающая вода должна быть с минимумом примесей. Для предотвращения образования налета на трубках или пластинах конденсатора, что повлечет за собой снижение теплопередающей способности труб и пластин, повышение давления конденсации, снижение проходимости и необходимость его химический или механической очистки.)
• сложность чистки, при плохом качестве воды. (Воздушные в этом смысле существенно выигрывают, так как их чистка значительно проще.)

Производители промышленных чиллеров, в большинстве случаев используют воздушные конденсаторы. Почти всегда, есть возможность отвода теплоты в помещение или размещение чиллера или конденсатора вне помещения.
Водяные конденсаторы бывают кожухотрубные и пластинчатые. Пластинчатые конденсаторы в разы эффективнее, при сопоставимых габаритах. Для экономии пространства целесообразно использовать пластинчатый тип конденсатора.

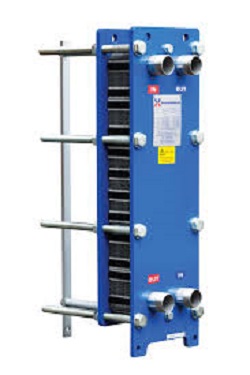

Пластинчатый, разборный конденсатор

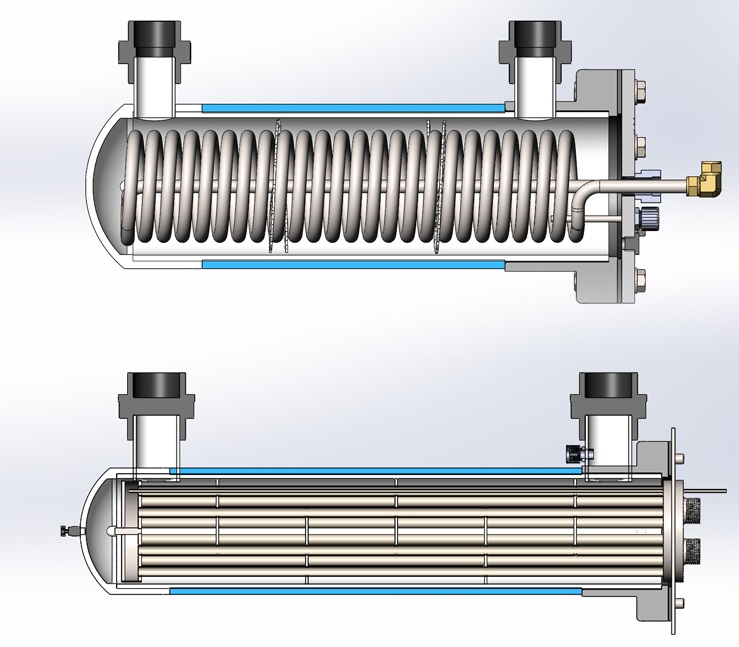

Водяной кожухотрубный конденсатор в разрезе

Пластинчатый меднопаяный конденсатор

У пластинчатых более выкосе требованию к качеству воды, так как расстояние между пластинами крайне мало, и оно может быстро забиться грязью или минеральным налетом. Среди пластинчатых различают меднопаянные и разборные. Меднопаянные подлежат исключительно химической чистке. При плохом качестве воды используют кожухотрубные или разборные пластинчатые конденсаторы для возможности более тщательной, в том числе и механический чистки.

При использовании пластинчатых теплообменников обязательна система фильтрации воды, сообразная существующим примесям и загрязнениям, кожухотрубные более устойчивы и загрязняются дольше, но очистка воды тоже желательна.

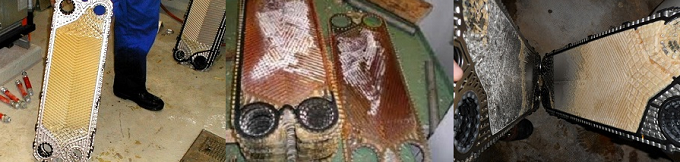

Загрязнения пластинчатых конденсаторов из-за воды плохого качества

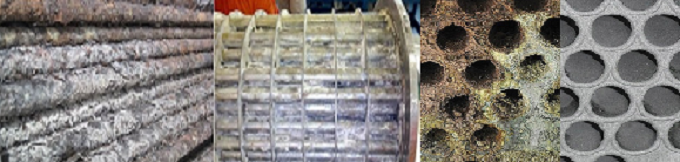

Загрязнения кожухотрубных конденсаторов из-за плохого качества воды

Подбор водяного конденсатора чиллера вода-вода

Производитель чиллеров подбирает все агрегаты и линейные комплектующие чиллера вода-вода по соответствию мощностей, как и в любом другом чиллере или холодильном агрегате.

Водяной конденсатор подбирается по необходимой площади теплообменной поверхности, или исходя из тепловой нагрузки на данную поверхность. Запас по мощности водяного конденсатора зависит во многом от температуры и протока охлаждающей воды через него.

При поступающей воде в конденсатор +20°C, следует принять запас по мощности не менее чем в 1.6 раза, при воде +30°C, запас по мощности не менее чем в 2 раза. Эти данные получены эмпирическим путем и не являются абсолютными. Такой запас необходимо для достижения температуры конденсации +40°C/+50°C. При этом проток воды должен соответствовать тому, который рекомендует производитель конденсатора. Если вода холоднее, то запас по мощности возможно снизить.

Проток воды через конденсатор должен регулироваться посредством автоматического частичного открытия или прикрытия клапана на входе в воды в конденсатор. Открытие/прикрытие клапана осуществляется путем измерения давления конденсации и передачи его сильфону клапана, посредством капиллярной трубки или с помощью механического клапана с термобаллоном. Такой метод регулирования позволят держать давление конденсации в заданным диапазоне.

Также последнее время получили распространение клапана с регулировкой протока воды посредством мотор-вентиля. Датчик давления передает электрический сигнал контроллеру, а тот в свою очередь передает сигнал на открытие/прикрытие мотор-вентилю, что позволяет наиболее точно поддерживать давление конденсации, но данный вентиль является самым дорогостоящим из всех вышеперечисленных, плюс стоимость контроллера.
