Четырехходовой клапан кондиционера
Содержание
1. Общее описание четырехходового клапана кондиционера
2. Принцип работы четырехходового клапана кондиционера
3. Принцип работы ТРВ в реверсивном кондиционере
1. Общее описание четырехходового клапана кондиционера

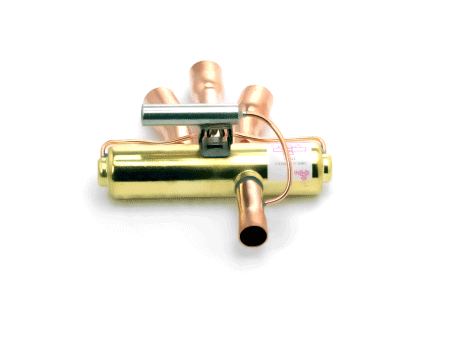

Четырехходовой клапан кондиционера по — другому называется реверсивным клапаном, из чего понятно, что он отвечает за изменение направления, в данном случае направление потока фреона. Кондиционер с четырехходовым (реверсивным) клапаном имеет функцию теплового насоса, т.е. он не только охлаждает, но и обогревает помещение в холодное время года. Четырехходовой клапан является электромагнитным и по электрическому сигналу меняет направление холодильного цикла бытового кондиционера или чиллера. Когда на катушку клапана подается электрический сигнал, он открывается и кондиционер работает в режиме охлаждения, когда с катушки клапана пропадает электрический сигнал, кондиционер переходит в режим теплового насоса (обогрева) или наоборот, в зависимости от марки и типа клапана.
2. Принцип работы четырехходового клапана кондиционера

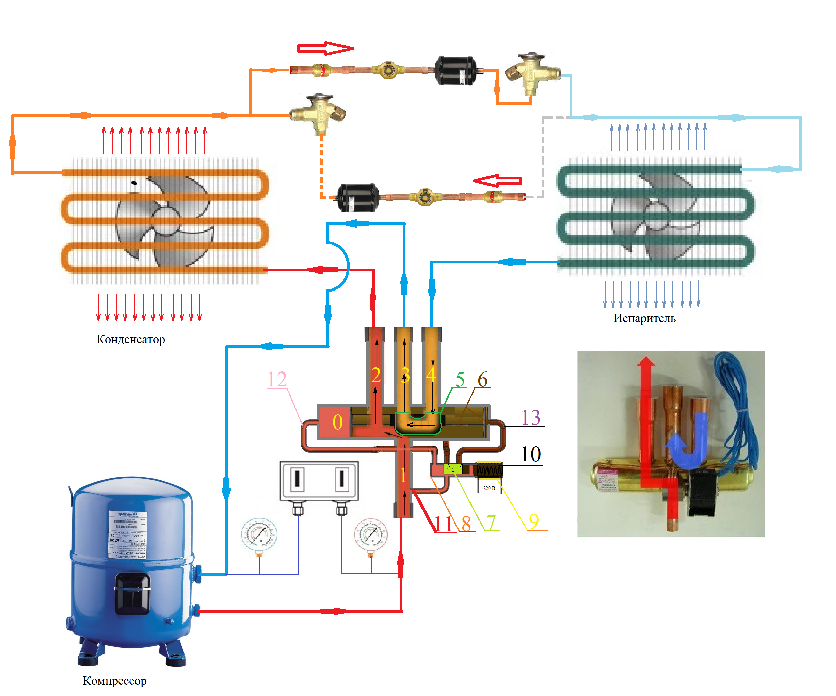

Как понятно из названия, клапан состоит из основного корпуса (0, см. схему выше) и четырех проточных трубок (1, 2, 3, 4, см. схему выше). В основном корпусе расположен поршень или ползунок (6), этот ползунок перемещает U — образный проход (5), который, при перемещении влево или вправо, соединяет проточные трубки клапана требуемым образом для смены направления движения фреона по холодильному контуру. Триггером к перемещению ползунка (6), является другой ползунок (7), который находится внутри электромагнитного клапана (соленоида) (8). Под воздействием пружины (10) внутри соленоида, ползунок (7) находится в некотором начальном положении. Когда подается напряжение на катушку соленоида (9), ползунок (7) перемещается вправо, далее по капиллярной трубке (12) через капиллярную трубку (11), в основной корпус клапана начинает поступать давление нагнетания, что приводит к смещению поршня (6) и изменению положения U — образного прохода (5), как следствие, меняется направление потока хладагента через четырехходовой клапан.
В рассмотренном выше варианте, клапан устроен таким образом, что при подаче электропитания на соленоид, кондиционер находится в режиме охлаждения. Пружина (10) внутри соленоида сжата ползунком, смещенным под воздействием электромагнитной катушки (9).
Теперь рассмотрим работу кондиционера в режиме теплового насоса (обогрева).
Электропитание на катушку соленоида (9) не подается. Ползунок, под воздействием пружины (10) смещается влево, соединяя проток через капиллярные трубки (11 и 13). Давление нагнетания, по трубке (13) поступает в основной корпус клапана, что приводит к смещению влево поршня (6) и изменению положения U — образного прохода (5), как следствие, меняется направление потока хладагента через четырехходовой клапан. Конденсатор и испаритель как бы функционально поменялись местами.
3. Принцип работы ТРВ в реверсивном кондиционере
В реверсивных кондиционерах, в качестве дозирующего дросселя фреона, часто применяют капиллярную трубку, которая способна работать в обе стороны, при смене потока во фреоновом контуре (желательно ставить фильтры с обеих сторон капиллярной трубки). Также существуют реверсивные ТРВ, которые, как капиллярные трубки могут работать в двух направлениях. Однако, их зачастую бывает сложно найти для приобретения, они значительно дороже обычных ТРВ и их линейки имеют небольшой диапазон производительностей, в этой связи, очень часто применяют обычные автоматические ТРВ, по одному в каждую сторону потока (как проиллюстрировано выше на схемах), особенно если это не бытовой кондиционер, а мощный промышленный чиллер, к которому вообще может не быть подходящих по производительности реверсивных ТРВ.
Два ТРВ применяют в связке с двумя обратными клапанами, фильтр осушитель может быть реверсивный (двупоточный) или (лучше) устанавливают два однопоточных фильтра. Также иногда применяют электромагнитные клапаны для разделения потоков, но обратных клапанов чаще всего бывает достаточно.
Снимать показания давлений следует с линий нагнетания и всасывания компрессора, так как жидкостные области высокого давления и низкого давления меняются.
