Монтаж ТРВ

Установка терморегулирующего вентиля

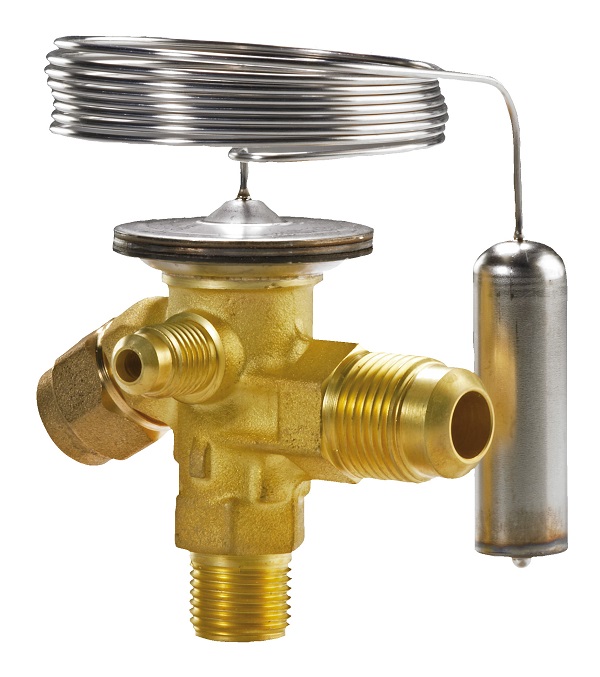

ТРВ (терморегулирующий вентиль) устанавливатся на жидкостном трубопроводе после конденсатора, ресивера, и фреонового жидкостного фильтра - осушителя. ТРВ устанавливают  как можно ближе к испарителю, вне зависимости от типа испарителя и применяемой системы охлаждения (охладитель воздуха или промышленный чиллер). Патрубок межу ТРВ и испарителем термоизолируется, так как в нем протекает кипящая парожидкостная смесь хладагента и его поверхность может обмерзать или выпадать конденсатом.

Монтаж термобаллона ТРВ

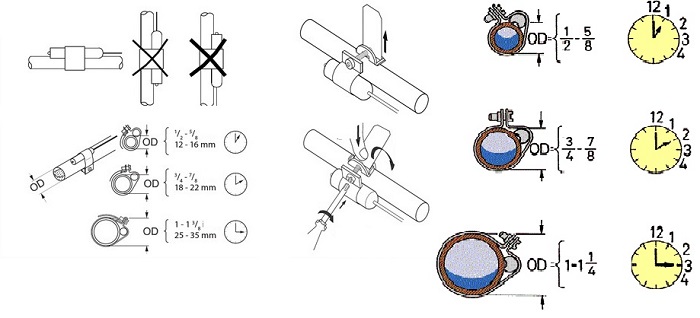

Термобаллон крепиться на всасывающем трубопроводе, максимально близко к выходу  всасывающего трубопровода из испарителя. Термобаллон крепиться на горизонтальном участке. Запрещено крепить баллон на вертикальных участках и после маслоподъемной петли. Термобаллон реагирует на температуру всасываемого компрессором пара, в этой связи, для обеспечения хорошего термического контакта с паром, через стенку трубопровода,  он очень плотно притягивается к всасывающей магистрали металлическим (как правило, медным) хомутом и изолируется вместе со всасывающим трубопроводом, во избежание воздействия нецелевых температурных источников на термобаллон и как следствие исключение ложный команд ТРВ.  Важен угол крепления термобаллона относительно трубы всасывания. Крепится таким образом, чтобы термобаллон через стенку трубы соприкасался с температурой пара хладагента напрямую, но не с компрессорным маслом, которое циркулирует по системе. Для разных диаметров трубопроводов разный угол крепления термобаллона. Термобаллон крепится выше по трубе всасывания, но как говорилось выше — до петель и прочих резервуаров, коллекторов и расширений.

Внешнее уравнивание ТРВ

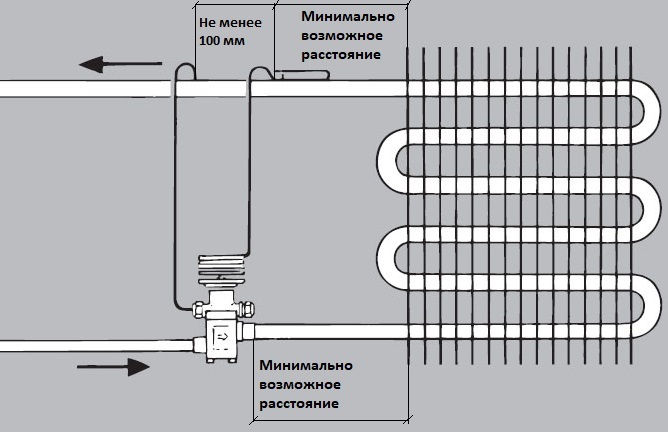

Линия внешнего уравнивания ТРВ присоединяется всасывающей магистрали не ближе 100 мм от места крепления термобаллона дальше по потоку. Возможно присоединение напрямую к всасывающей полости компрессора.
