Чиллер — определение

Чиллер (Chiller) — это блок в системе центрального кондиционирования, служит для охлаждения теплоносителя, поступающего в теплообменник, через который циркулирует воздух, направляемый посредством принудительной конвекции в вентилируемом помещении по центральным воздуховодам.

Чиллер — холодильная установка для охлаждения жидкости. Чиллер — в своей основе является парокомпрессионной холодильной машиной, со встроенным гидромодулем или же гидромодуль может располагаться на отдельной раме.

Виды чиллеров

В системах кондиционирования для вентиляции используют следующие виды чиллеров:

• уличного исполнения
• воздушные чиллеры
• чиллеры системы фрикулинг

Основные элементы чиллера

• Холодильный контур - фреоновый контур
• Гидромодуль чиллера
• Щит управления
• Автоматизация чиллера

Комплектующие холодильного контура чиллера, такие же, как и в любой другой холодильной машине.

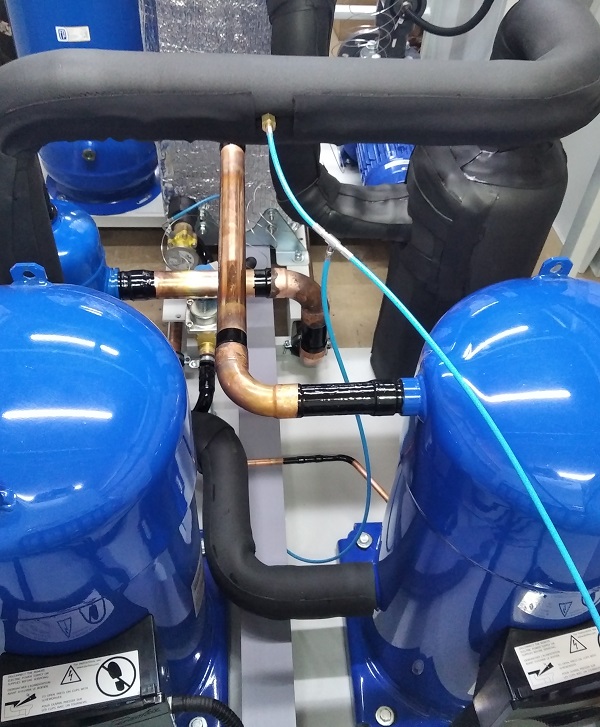

Холодильный контур чиллера

• Компрессор
• Терморегулирующий вентиль
• Конденсаторный блок
• Испаритель
• Ресивер хладагента
• Соленоидный клапан
• Смотровое стекло
• Система зимнего пуска — устанавливается при монтаже конденсатора вне помещения. Если предполагается работа водоохладителя при минусовых температурах, во избежание остановки машины по аварии низкого давления фреона в систему встраиваются — обратный клапан, дифференциальный клапан на нагнетательной линии и дифференциальный клапан на жидкостной  линии.

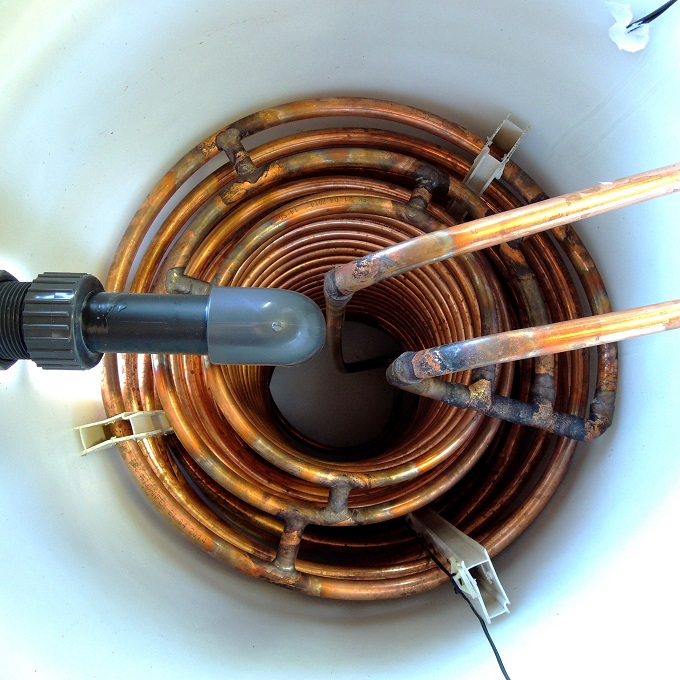

Главная  особенность, отличающая чиллер от холодильной установки с воздушным испарителем — это охлаждение жидкости непосредственно в испарителе. В охладителях жидкости применяются испарители, с возможностью охлаждать жидкие хладоносители, такие как: пластинчатые испарители; трубные-погружные (витые, батарейные); кожухотрубные.

Помимо холодильного контура, другой неотъемлемой частью чиллера является — гидромодуль или гидроблок.

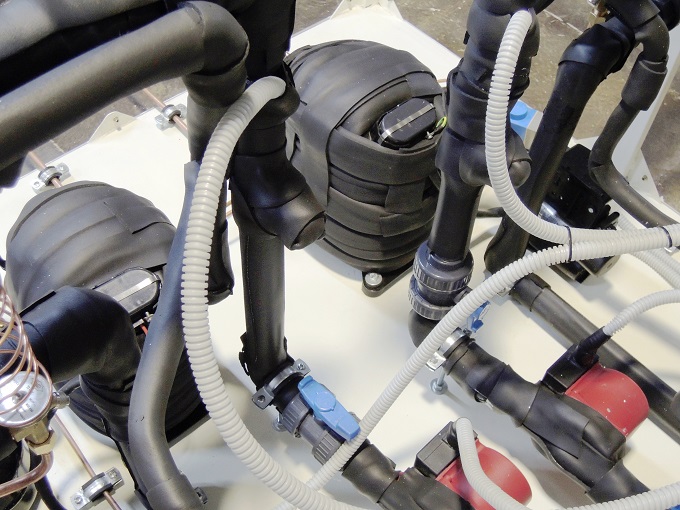

Состав гидромодуля чиллера

• Насосы — подающий и циркуляционный (в небольших чиллерах обе эти функции может выполнять один насос)
• Аккумуляторный (буферный) бак
• Трубопроводы, с диаметром сообразным расходу и напору насосов
• Соединительная и запорная арматура — шаровые краны, разборные муфты, ниппели, втулки, угловые соединения, сквозные выходы
• Байпасные клапаны — ручные или автоматические
• Реле уровня жидкости в аккумуляторном баке - электронное или поплавковое
• Система защиты от сухого хода насоса

Неотъемлемой частью любого современного чиллера — является система автоматической защиты и контроля. Главная цель установки комплекса средств защиты и контроля — это предотвращение аварийных ситуаций и выхода из строя чиллера, вследствие его некорректной работы. Вторая не менее важная функция автоматики в чиллерах — это поддержание автоматического режима работы без участия при его эксплуатации специально обученного персонала.

Чиллер автоматизируется следующими элементами

• Реле контроля области высокого давления, для предотвращения превышения максимально допустимого давления хладагента
• Реле контроля области низкого  давления, для недопущения работы холодильной установки при недостаточной заправке или при утечке фреона
• Реле давления, отвечающее за запуск и остановку вентиляторов конденсатора, для поддержания стабильного рабочего давления конденсации в области высокого давления
• Автоматический электромагнитный клапан подачи хладагента из ресивера на ТРВ. Для предотвращения залегания хладагента в испарителе и залива компрессора жидким фреоном, при неработающем компрессоре. Соленоидный клапан открывается только вместе с пуском компрессора
• Электронный контроллер с датчиком температуры для автоматического включения и отключения водоохладителя,  согласно заданному градусу с интервалом в установленный дифференциал
• Подогрев картера компрессора, включается при выключении компрессора во избежание запустевания смазочного масла, в условиях эксплуатации холодильной установки при минусовой температуре окружающей среды
• Электронная защита от не целевого срабатывания аварии низкого давления, при монтаже чиллера с выносным воздушным конденсатором, работающего в условиях низкой температуры окружающей среды

 Существуют еще некоторые специализированные системы контроля и защиты, устанавливаемые в соответствии с требованиями к конкретному охладителю жидкости.

Автоматизированный чиллер АВЧ

Применение чиллеров

Охладители жидкости применяются почти во всех сферах тяжелой и легкой промышленности. Поддержание заданной температуры хладоносителя для производственных целей — является неотъемлемым звеном большинства производственных циклов. Для производства ледяной воды или охлаждения других хладоносителей, по факторам стабильности поддержания температурного режима и эффективности, лидирующую позицию занимает — чиллер.

Схема чиллера

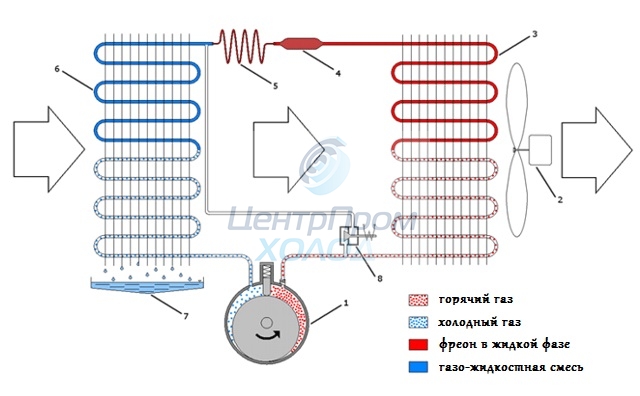

Схема принципиального устройства чиллера

1. компрессор
2. вентилятор конденсатора
3. конденсатор
4. фреоновый фильтр-осушитель
5. терморегулирующий вентиль или капиллярная трубка
6. испаритель
7. емкость с охлаждаемой ледяной водой
