Работа чиллера

работа чиллера

По назначению чиллер  — это холодильная машина для охлаждения жидкостей и поддержания заданного температурного режима хладоносителя.

По конструкции чиллер представляет собой парокомпрессионную холодильную машину с несколькими основными видами исполнения. Бывают чиллеры с выносными и встроенными конденсаторами, с боковым или верхним расположением. Два основных вида чиллера: с водяными и воздушными конденсаторами. Также с  пластинчатыми теплообменниками, витыми-погружными и кожухотрубными испарителями, с различными типами компрессоров и по разному автоматизированные. В зависимости от конструкции, составляющих частей жидкоохладителя и его назначения, автоматизация чиллера настраивается таким образом, чтобы работа чиллера отвечала производственным требованиям и была адаптирована для бесперебойного поддержания нужного температурного режима.

Работа чиллера — это работа обыкновенной холодильной установки, только охлаждается не воздух, а жидкость.

Устройство чиллера

Устройство чиллера — холодильный контур, основными частями которого являются:

  • компрессор
  • конденсатор,
  • испаритель,
  • терморегулирующий вентиль.

Компрессоры бывают нескольких типов:

  • поршневые
  • винтовые
  • спиральные
  • роторные
  • центробежные.

В производстве чиллеров наибольшее распространение получили поршневые, винтовые и спиральные. Компрессор сжимает газ и способствует циркуляции хладагента по холодильному контуру, создавая разность давлений и нагнетая всасываемый из испарителя газ в конденсатор, где фреон за счет отвода теплоты снова переходит в жидкое агрегатное состояние. При прохождении фреоном через ТРВ происходит резкое вскипание и получившая парожидкостная смесь при низком давлении поступает в испаритель, — где происходит теплообменный процесс с хладоносителем (вода, растворы гликолей).

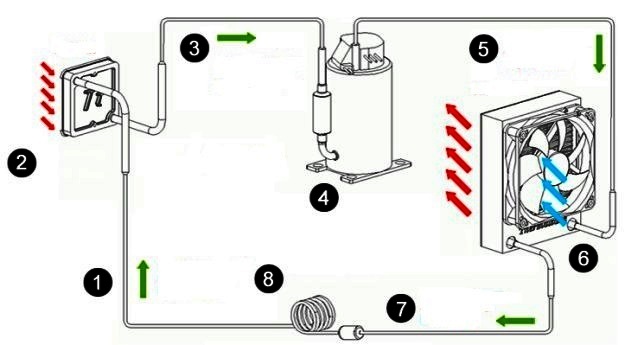

Работа чиллера

  1. Парожидкостная смесь подается в испаритель после прохождения ТРВ
  2. Теплообмен фреона и хладоносителя в испарителе
  3. Компрессор всасывает пары хладагента из испарителя
  4. Компрессор служит для сжатия газа и циркуляции фреона по системе за счет создания разности давлений
  5. Компрессор нагнетает сжатый газ в конденсатор
  6. В конденсаторе сжатый газ за счет отъема теплоты переходит в жидкую фазу
  7. Жидкий фреон поступает в ТРВ и весь цикл повторяется

Работа чиллера — это не только работа базовых составляющих холодильного контура.

Вторая неотъемлемая часть любого чиллера — это гидромодуль. Потребуется подбор гидромодуля для промышленного чиллера. Он может быть как встроенным — то есть находиться на одной раме с холодильным контуром, так и располагаться на отдельной раме. В состав гидромодуля, как правило, входят:

  • насос
  • аккумуляторный бак
  • комплект сантехнической и запорной арматуры.

Насос служит для циркуляции хладоносителя через теплообменник  и подачу его к потребителю. Без напорного насоса нормальная работа чиллера невозможна, так как испаритель должен быть максимально заполнен хладоносителем для осуществления высокоэффективного теплообмена. Иногда применятся двухнасосные схемы, когда функции циркуляции хладоносителя внутри чиллера и подача уже охлажденной жидкости разделяются. Это необходимо например в тех случаях, когда требуется подавать жидкость на большую высоту, так как при прохождении теплообменника напор снижается, следовательно, чтобы работа чиллера была максимально эффективна, необходимо охлажденный хладоноситель подавать сразу из бака к потребителю без потери давления. Подающий насос подбирается сообразно требованиям подачи:

  • высота столба (м)
  • давление (бар)
  • требуемый расход (м3/час).

Аккумуляторный бак служит для запаса охлажденной жидкости и снижения количества пусков-остановок компрессора, таким образом, работа чиллера происходит в оптимальном режиме. Если аккумуляторный бак слишком мал для мощности водоохладителя, то чиллер, запрограммированный на некоторый дифференциал, будет слишком быстро охлаждать этот объем и останавливаться по установленному градусу, потом под воздействием нагрузки потребителя, снова быстро нагреваться и работа чиллера снова будет возобновляться. Такой режим работы может привести к поломке компрессора промышленного чиллера. Аккумуляторный бак способен уменьшить число пусков и остановок до рекомендованного — не более 5-7 раз в час.

Схема чиллера

работа чиллера

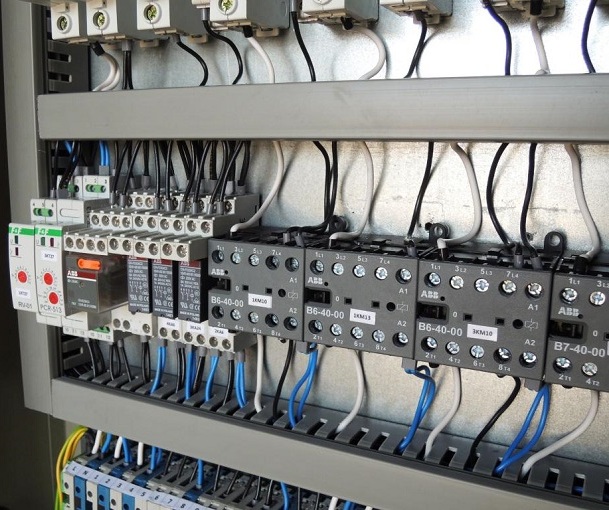

Современные водоохладители для бесперебойного и точного функционирования снабжаются системами автоматизации. Схемы и комплектующие автоматического управления весьма разнообразны и, как правило, настраиваются с учетом  задач и требований каждого конкретного потребителя. Хотя есть некоторые универсальные системы защиты применяемые практически во всех охладителях жидкости, например:

  • системы контроля давления
  • реле контроля протока жидкости
  • система контроля наличия смазывающего масла в картере компрессора
  • реле, контролирующие перегрев обмоток, электродвигателей и некоторые другие, —

благодаря которым работа чиллера протекает без возникновения  критических ситуаций.

работа чиллера

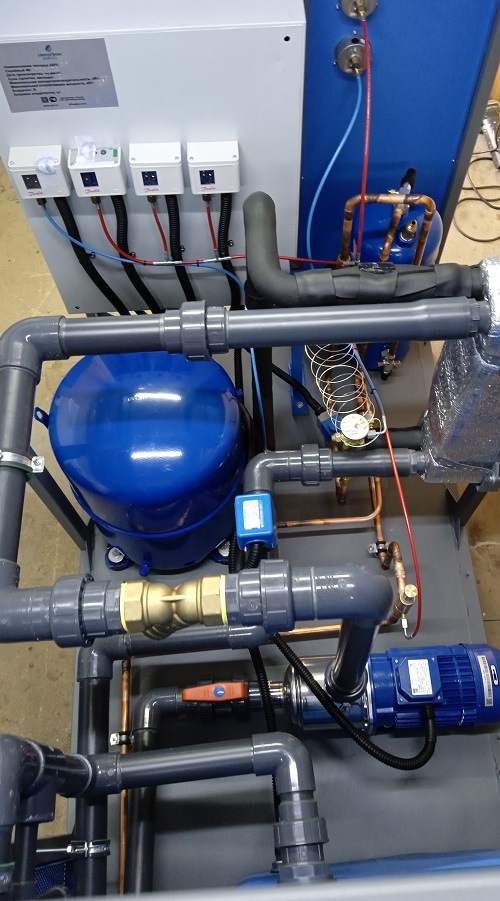

Комплекс всех выше перечисленных составляющих и дают на выходе современную автоматизированную водоохлаждающую холодильную установку — чиллер.

При грамотном инженерном расчете, проектировании и качественной сборке, работа чиллера будет долговечна и бесперебойна. В этом с радостью Вам помогут специалисты ЦентрПром-Холод — российского производителя чиллеров. Купить чиллер под Ваши требования под заказ через форму сайта или осуществить подбор чиллера с помощью технического специалиста по телефону — быстро, оптимально, недорого в ЦентрПром-Холод.
