Чиллер наружной установки (уличный чиллер)
Компания ЦентрПром-Холод за краткие сроки производит под заказ чиллеры наружной установки широкого диапазона мощностей. Собственное производство позволяет учесть большинство требований технического задания заказчика.
Если Вам необходимо купить чиллер, то ознакомиться с нашим оборудованием Вы можете на странице – чиллеры или в каталоге чиллеров.
С учетом будущего размещения, чиллер может быть сконструирован для монтажа на кровле, отмостке, пристройке, стене здания и пр. Могут быть предусмотрены такие факторы, как направление потока воздуха вентиляторов, уровень шума, степень взрывозащищённости и влагозащиты, установка дополнительных противогрязевых и противопылевых барьеров для фильтрации всасываемого чиллером воздуха, если в месте монтажа промышленного чиллера имеется их большое скопление для менее частой сервисной чистки воздушного теплообменника.
1. Зимний пуск для промышленного чиллера наружной установки

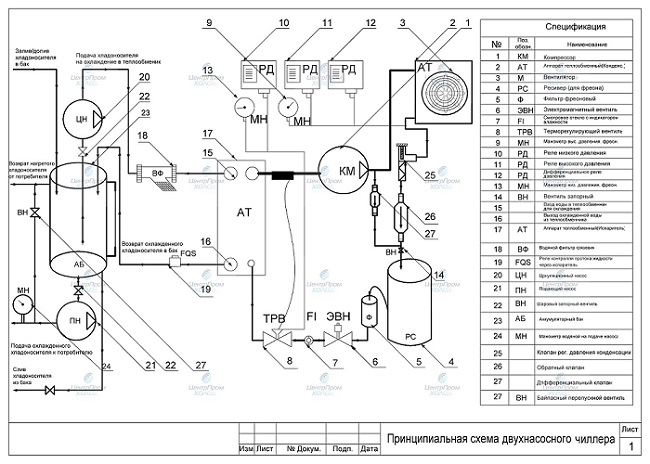

Для установки на улице необходимо производство холодильного чиллера с системой зимнего запуска, для подробного ознакомления с данной темой пройдите по ссылке. Если в месте установки чиллера возможно снижение температуры окружающего воздуха, в холодный период года, ниже нуля, обязательно устанавливать т.н. «зимний пакет», который обеспечивает запуск промышленного чиллера при любой отрицательной температуре воздуха. Система холодного запуска - зимний пуск, должна включать в себя элементы автоматики, совокупность которых обеспечивает бесперебойность работы промышленного чиллера в зимний период.
2. Насос для уличного чиллера
Также по причине отрицательной температуры окружающей среды в холодный период года, на улице не применяются промышленные водоохладители, но в качестве хладоносителя выбирается незамерзающая жидкость, например, водный раствор гликоля. Это влечет за собой некоторые условия, обязательные к исполнению. Во-первых, сам насос должен быть рассчитан на работу при минимально возможной, в данном регионе, отрицательной температуре воздуха. Во-вторых, торцевые уплотнения насоса длины быть рассчитаны на концентрацию гликоля, которую он будет перекачивать, в свою очередь, концентрация должна быть сообразна необходимой минимальной температуре замерзания. Температура начала кристаллизации гликоля должна быть ниже минимальной температуры окружающего воздуха. В-третьих, при нештатной ситуации, может быть пауза в тепловой нагрузке на хладоноситель, что с течением времени, повлечет за собой охлаждение хладоносителя до температуры близкой к температуре окружающего воздуха, исходя из этого, насос должен быть способен перекачивать хладоноситель с данной отрицательной температурой.

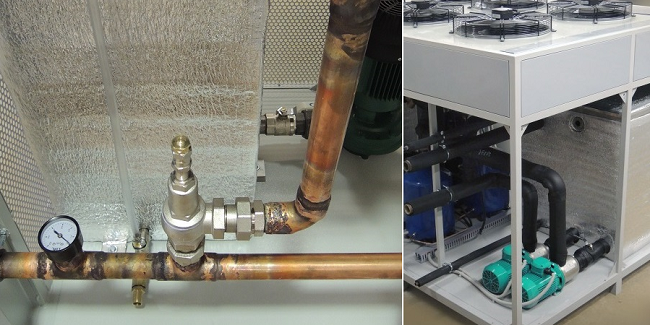

3. Трубопроводы и бак для чиллера наружной установки
При производстве чиллера для улицы, бак и трубопроводы должны применяться из термостойкого материала. Рекомендуется примерять металл. Бак обычно производят из стали, черной или нержавеющей, в зависимости от требований к чистоте хладоносителя. Трубопроводы также могут быть смонтированы, как из черного, так и из нержавеющего металла, также часто применяются медные трубы, они дороже прочих вариантов, но их проще монтировать. Пластик применять не рекомендуется, хотя все зависит от максимальной и минимальной температур хладоносителя, окружающего воздуха, давления внутри труб, но в подавляющем большинстве случаев чиллер уличного типа комплектуется баком, трубами и запорной арматурой из металла. Бак и трубы теплоизолируются, для предотвращения теплопотерь и выпадения конденсата.
4. Силовой щит управления для наружного чиллера
Щит управления. В большинстве серийных зарубежных чиллеров, силовой щит управления расположен в раме чиллера и находится на улице. Крайне редко, такое решение применяется в Российских чиллерах, при этом щит должен иметь класс влагозащиты и пылезащиты не менее IP54. Также щит должен иметь подогрев, чтобы при минусовых температурах автоматика исправно работала. Большинство промышленной электрики рассчитана на температуру эксплуатации не ниже -25С, бывает, что этот предел существенно выше, встречается даже до 0С. В России, во многих регионах, температура зимой ниже допустимой, что неизбежно влечет за собой критическую необходимость поддержания внутри щита заданной температуры. Но при внезапном отключении электроэнергии, а такое не редко бывает, автоматика в щите переохлаждается, далее, электроснабжение возобновляется также внезапно, как и пропало, чиллер включается, но в щите может быть в этот момент до -40С, что хоть и не часто, но ведет к поломке элементов автоматики по различным причинам. Требуется диагностика, покупка и замена вышедших из строя элементов, что может занять от двух дней до недели, чиллер при этом эксплуатировать нельзя. Редко, но все же на практике встречались случаи, когда на старых чиллерах, после многих лет эксплуатации, при отсутствии должного контроля, в щите от «старости» рассыпались уплотнительные резинки, что при сильном ливне или обильном таянии снега влекло попадание воды в щит и последующим замыканием. Электронное табло контроллера тоже монтируется внутрь щита. Иногда применяется беспроводной способ передачи информации с контроллера на компьютер для мониторинга, например, температуры хладоносителя не подходя к чиллеру и не открывая щит. Информация может передаваться по интернету через Wi-Fi или по bluetooth соединению. Такого типа контроллеры значительно дороже (до десяти раз и даже более) стандартных проводных.
По вышеописанным причинам, российский производитель чиллеров, почти всегда применяет выносной силовой щит управления. От всех комплектующих чиллера, с электрической составляющей, протягиваются силовые и управляющие кабеля в помещение, где располагается сам щит. В отваливаемом помещении автоматика надежно защищена от воды и временное пропадание электричества также никакого вреда автоматике не принесет. Если чиллер небольшой мощности, то такой монтаж производится быстро и недорого ввиду малого количества проводов и их небольшого сечения. Если чиллер большой холодопроизводительности, следовательно, вентиляторов и компрессоров много или они очень мощные, что требует силовых кабелей большого сечения, такой монтаж бывает финансово нецелесообразен, особенно при значительном расстоянии до ЦПУ с щитом. В таком случае дорогую и чувствительную к перепаду температур автоматику помещают в дополнительный щит, так сказать щит в щите. Внутренний щит также имеет степень защиты не менее IP54 и свой собственный обогрев, который может работать в том числе от ИПБ (источник бесперебойного питания) с аккумулятором. Ввиду малого объема внутреннего щита, для обогрева аккумулятор требуется небольшой и помещается непосредственно во внутренний щит. На термостате устанавливается минимально возможная температура поддержания для расположенной в щите автоматики, щит термоизолируется внутри и снаружи, чтобы как можно дольше в нем сохранялся допустимый микроклимат.

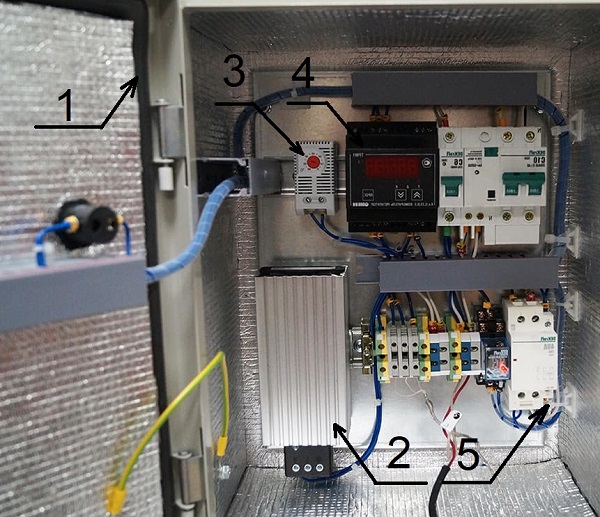

1. Уплотнительная резинка
2. Электрический калорифер
3. Термостат вкл./выкл. калорифера
4. Микропроцессорный контроллер (одна из наиболее уязвимых элементов автоматики)
5. Контактор (иногда случаются трещины, когда срабатывает при переохлажденном пластике)
5. Шум от промышленного чиллера наружной установки

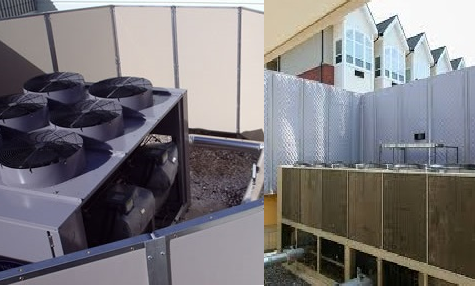

Ограничение уровня шума в заданных рамках. На некоторых объектах уровень максимально допустимого шума от чиллера ограничен установленными рамками. Это может быть обусловлено законодательством или субъективным взглядом самого заказчика. Для этих случаев необходимо заказать малошумный промышленный чиллер. Если, по каким бы то ни было причинам, нет возможности купить чиллер с низким уровнем шума, то существуют рекомендации по снижению уровня шума холодильного чиллера. Наиболее распространённый метод - это монтаж противошумовых экранов, целью которых является ограничение распространения звуковых волн в нежелательном направлении. А также перенаправление потока шума вверх или сторону где он не будет являться помехой.
