Чиллерная

Чиллерная — это помещение в здании производственного или иного назначения, в котором устанавливают и эксплуатируют чиллер.

В зависимости от типа чиллера, к помещению предъявляются различные требования. Ниже будут рассмотрены общие и специфические требования к чиллерной.

Общие требования к чиллерной

1. В помещении с промышленным чиллером должен находиться порошковый или углекислотный огнетушитель. Лучше если их будет несколько: снаружи — слева или справа от входной двери, при входе — внутри помещения и в непосредственной близости к чиллеру (напр. на стене).

2. Чиллер  — это оборудование для охлаждения жидкостей, следовательно механизмы имеют непосредственный контакт с жидкостью. В случае нештатной ситуации под током окажется не только вся рама чиллера, но и хладоноситель, подаваемый насосом чиллера. В этой связи, в чиллерную должно быть выведено заземление, к нему обязательно необходимо подключить раму чиллера.

3. Пол — площадка для установки чиллера. Поверхность, насколько это возможно, должна быть ровная и обладать жесткостью. Лучше всего подойдет бетонное основание или закрепленный металокаркас из профильных труб или швеллеров, которые способны выдержать вес чиллера. Сильные вибрации — недопустимы.  При неровном основании, вибрации пагубно скажутся на долговечности по ряду причин, например — сход  одной из компенсаторных пружин поршневого механизма герметичного (неремонтопригодного) компрессора из-за  постоянных рывков, при запуске, по причине отсутствия жесткого равновесия рамы.

Если уровень пола все же имеет уклон (но не более 5°), то чиллер следует установить таким образом, чтобы уклон оказался в сторону компрессора (ов). Для беспрепятственного возврата масла в картер компрессора. В противном случае — возврат масла может быть частично затруднен или полностью блокирован. Если уклон будет существенным и противоположную компрессору сторону рамы, это повлечет залегание масла в испарителе с параллельным ухудшением теплообмена или (и) поломку компрессора, при работе без смазочного масла, как следствие  — значительный ремонт с заменой компрессора.

4. Размер помещения должен обеспечивать беспрепятственный доступ к промышленному водоохладителю со всех сторон, для возможности и удобства сервисного обслуживания и ремонта оборудования. Расстояние зависит от мощности и габаритов, но рекомендуется не менее 1 метра от стен и ~0.5 метра от потолка, при отсутствии вентиляторов сверху рамы чиллера и  не менее ~1.5 метра от потолка, если вентиляторы сверху рамы и направление выдуваемого нагретого воздуха — вверх.

5. Если в качестве хладоносителя применяется вода, то минимальная температура в помещении не должна опускаться ниже +4°C — для чиллера с пластинчатым испарителем;  +3°C — для кожухотрубного чиллера; +2°C для чиллера с погружным испарителем.  Каждый производитель чиллеров указывает допустимый диапазон температур эксплуатации, он зависти не только от испарителя, но и от температурных допусков насоса, автоматики, контроллера и проч. Но самое опасное — это замерзание воды в испарителе, что может стать причиной появления  влаги во фреоновом контуре.

6. Вывести шланг аварийного сброса хладагента из помещения на улицу. Шланг  крепится  на аварийный клапан высокого давления - резьбовым соединением или червячным хомутом. Аварийный клапан, в промышленном чиллере, чаще всего вкручен в ресивер хладагента. В крайне редких случаях, если не сработают реле высокого давления, в том числе аварийное, вследствие повешения давления выше критического, откроется клапан и сбросит избыточное давление. Чтобы сброшенный хладагент не вдыхали люди, в чиллерной или на этаже ниже (фреон тяжелее воздуха) — следует вывести сброс хладагента на улицу или в не эксплуатируемый подвал.

Специфические требования к чиллерной для размещения моноблочного чиллера

1. Помещение, в котором будет располагаться моноблочный чиллер (со встроенным воздушным конденсатором) должно иметь принудительную приточно — вытяжную вентиляцию. Вентиляция должна обеспечивать отвод нагретого воздуха из чиллерной и приток уличного в размере, указанном производителем чиллера в технических характеристиках. При расчете вентиляции необходимо учитывать теплопритоки от прочих источников тепла в данном помещении, чтобы производительность вентиляции (м3/час), на долю чиллера приходилось не мене, чем  указано в Руководстве по эксплуатации.

2. Эмпирическим путем были выведены усредненные данные  на которые можно опереться, при проектировании или выборе чиллерной, если производитель чиллера не указал объемный расход воздуха через конденсатор в Руководстве по эксплуатации.



V ≥ 17 х Q0

V  [м3]  – объем помещения

Q0 [кВт] – холодопроизводительность чиллера

Если объем помещения все же меньше расчетного, то объемная производительность принудительной вентиляции должна быть не менее 750 м3/час на 1 кВт – холодопроизводительности моноблочного чиллера.

3. Вместо вентиляции, в помещении, в котором будет располагаться моноблочный чиллер (со встроенным воздушным конденсатором), может быть система кондиционирования воздуха, которая способна охладить количество теплоты, выделяемого чиллером. Количество теплоты указанно производителем чиллера в Руководстве по эксплуатации. Крайне редко применяемый метод — по причине высокой стоимости, иногда используется, как вынужденная мера с частичной утилизацией теплоты для установки чиллера в маленьком помещении.

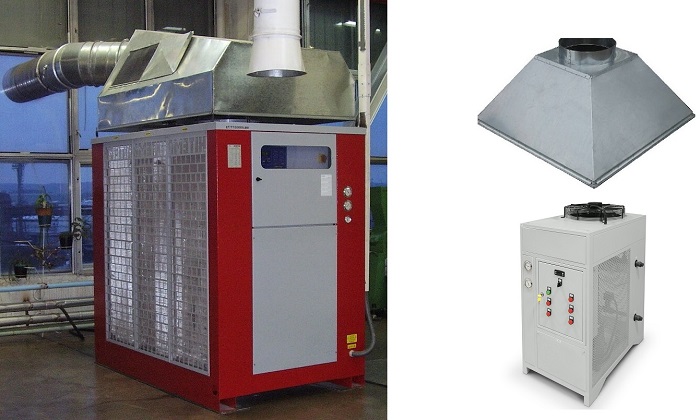

4. Колпак (конус) с воздуховодом —  крепится на место выброса нагретого воздуха из чиллера — сверху на вентиляторы. Воздуховод (короб или гофра) выводится ближайшее удобное место, в стене — на улицу через пробуренное в стене чиллерной отверстие. На воздуховод выброса нагретого воздуха ставится плавающая задвижка на шарнире, чтобы холодный воздух, при выключенном чиллер не проникал к воздушному конденсатору и не понижал давление в нем. Приточное отверстие в стене, в любом месте, но не в непосредственной близости от чиллера, желательно не менее чем в 1.5 — 2 метрах, можно без приточного вентилятора.

Не редко, заказчик отводит нагретый воздух из чиллерной в помещение, которое посредством данного тепла отапливается - частично или полностью.
