Настройка ТРВ

(!) Настройку ТРВ можно осуществлять только в том случае, если был произведен правильный монтаж ТРВ.

Метод настройки ТРВ

Простой, но эффективный — метод пульсаций:

(Определение) Пульсации — это значительные температурные колебания величины перегрева и показаний манометра низкого давления в единицу времени. Пульсации являются признаком избыточной пропускной способности ТРВ, относительно мощности испарителя.

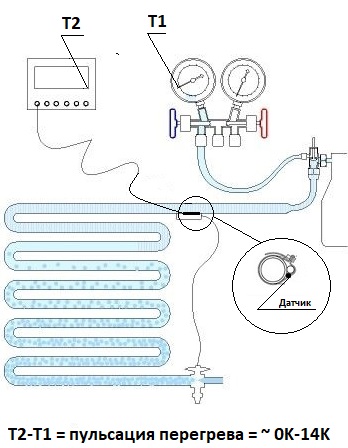

1. Потребуется электронный термометр, чувствительный элемент которого следует закрепить под термоизоляцией всасывающего трубопровода, рядом с местом крепления термобаллона.

2. Нстройка должна производиться, при температуре приближенной к требуемой рабочей температурной уставке — температуре остановки процесса охлаждения (отключения компрессора).

3. Постепенго открываем ТРВ до появления пульсаций. Приоткрывать регулировочный винт ТРВ следует постепенно и с паузами.

Открываем регулировочный болт от 1до 2 оборотов  >>  пауза 1 — 2 минуты (в зависимости от мощности) >> контроль наличия пульсаций, они могут быть в диапазоне, приблизительно, от 0 K до 14 K. В качестве косвенных признаков, появится существенная пульсация рабочего тока компрессора.

4. Как только были зафиксированы пульсации, следует начать прикрывать регулировочный винт ТРВ.

Понемногу прикрываем винт от 1/8 до 1/4 оборота >> пауза 5 — 20 минут (в зависимости от мощности) >>  контроль наличия пульсаций.

При данном типе регулировки, чиллер настраивается на оптимальный перегрев фреона (минимальный в 5 K — 6 K, но в пределах референса), который в свою очередь, обеспечивает максимальное заполнение жидким хладагентом испарителя. Максимально возможное заполнение испарителя обеспечивает максимальную холодопроизводительность для данного чиллера, при условии рабочей заправки хладагента.

(Комментарий) Следите за температурой и давлением конденсации, оно, как и температурный режим охлаждения должно быть как можно ближе к номинальной рабочей отметке, так как показатели конденсации также косвенно влияют на режим функционирования ТРВ.

Проблемы настройки ТРВ

1. Не появляются пульсации, в момент полного открытия ТРВ.

Причины:

— производительность ТРВ ниже производительности испарителя;

 — недостаточная заправка хладагента;

— препятствие  поступлению хладагента из конденсатора (ресивера) к ТРВ, например, загрязненный жидкостной фильтр или подклинило электромагнитный клапан (соленоид) и др.

Решения: заменить клапан (дюзу) в ТРВ или само ТРВ; дозаправить; заменить фильтр; разблокировать или заменить соленоид.

2. Не пропадают пульсации, при почти полностью прикрытом ТРВ.

Причина: производительность испарителя ниже производительности ТРВ

Решение: замена клапана (дюзы) в ТРВ или самого ТРВ
