Слабый испаритель

Объем охлаждаемого вещества — воздуха в холодильных камерах или хладоносителя в чиллерах, передает некоторое количество теплоты вскипающему фреону (хладагенту).  При правильно рассчитанном испарителе, фреон, проходя через испаритель, из парожидкостной смеси полностью переходит в паровую фазу. Далее, проходя через оставшуюся теплообменную поверхность испарителя, происходит перегрев фреона , с последующим всасыванием паров, без примеси жидкого фреона компрессором.

Ложные признаки слабого испарителя

До начала диагностики, следует исключить явные причины, которые могут давать похожие, но ложные признаки слабого испарителя.

Кратко:

Грязная, заснеженная теплообменная поверхность или недостаточный расход охлаждаемой среды через испаритель.

Подробно:

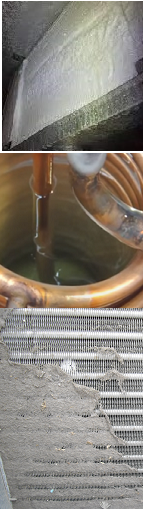

1. Загрязненная теплообменная поверхность испарителя — снижает общую площадь теплообменной поверхности и дает ложный эффект слабого испарителя. Следует очистить теплообменную поверхность испарителя. Почистить или заменить воздушный фильтр.

2. Нарастание снежной шубы, при сильном снижении давления кипения фреона, на воздухоохладителе, или ледяной шубы в чиллерах с погружным испарителем, при охлаждении воды в емкости. Снежная шуба является следствием низкого давления, которое возникает по целому ряду причин. В любом случае, перед дальнейшей диагностикой, обмерзание или оледенение следует убрать, так как оно будет выполнять функцию теплоизоляции, существенно ухудшая теплообмен.

(Вывод) При первых двух неисправностях температурная дельта охлаждаемой среды до и после испарителя  критически снижена.

3. Плохой проток охлаждаемой среды через испаритель. Необходимо проверить работоспособность вентиляторов воздухоохладителя. В промышленных чиллерах, частая причина недостаточного протока жидкости через испаритель — загрязнение фильтры хладоносителя, например, из-за большого объемного расхода грязной охлаждаемой воды, при отсутствии сторонней системы фильтрации (частое явление), так как фильтр чиллера не является системой фильтрации, как таковой, но предаварийной сретенью защиты испарителя от грязи. Также в чиллерах следует проверить работоспособность самого циркуляционного насоса на максимальную мощность — наиболее просто померить рабочие токи и давление на подаче насоса.

(Вывод) При этой неисправности температурная дельта охлаждаемой среды до и после испарителя  увеличена.

Признаки слабого испарителя

Кратко:

Низкое давление кипения фреона, при нормальном или немного сниженном перегреве на всасывании, сопровождается единовременными (или почти единовременными) пульсациями перегрева фреона и низкого давления, давление конденсации стремиться к снижению.

Важно (!) При пульсациях, со снижением давления кипения — снижается перегрев, НО при этом, вне моментов пульсаций остается в пределах нормы (5К — 8К) или немного сниженным (3К — 4К).

Подробно:

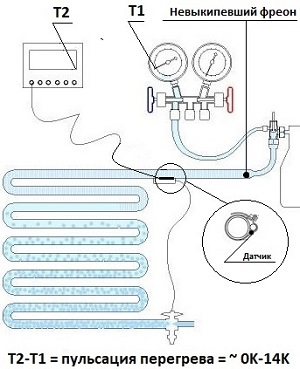

1. Пульсации перегрева и низкого давления фреона. Пульсации могут быть значительные, например, от 0K до 14K. Увидеть пульсации, можно измерив перегрев фреона на всасывании. Перегрев, при временных прекращениях пульсаций, будет нормальным или немного сниженным.

2. Гидроудары в компрессоре, при значительной нехватке теплообменной поверхности испарителя.

3. Обмерзание компрессора, при попадании жидкого, неиспарившегося хладагента во всасывающую полость компрессора, жидкой фреон докипает во всасывающей полости компрессора, а при значительном попадании жидкого фреона, то и в картере компрессора. Обмерзание сопровождается падением давления кипения фреона.

4. Признаки переразмерности конденсатора, при адекватно подобранном конденсаторе. Это следует из того, что холодопроизводительность испарителя низкая, а конденсатор рассчитан на больший теплообмен, согласно мощности компрессора и ТРВ. При этом переохлаждение фреона может быть в норме или немного повышенным.

(Примечание) Давление конденсации будет медленно расти и быстро падать, при включении вентиляторов посредством (РВД). Если холодильная установка снабжена плавной регулировкой вращения вентиляторов конденсатора, то высокое давление может быть в норме, но вращение вентиляторов конденсатора будет медленным с остановками, как при зимнем режиме работы, однако фактически, температура вокруг конденсатора, может быть плюсовой и даже максимальной по номиналу для данной установки.
